NC1由机柜框架、单元箱、⼀体化托盘和⼀系列布线配件组成。机柜框架包括主柜和副柜，结构紧凑，最⼤化的提⾼可⽤密度，主柜提供单元箱安装，副柜提供进线和出线的布线空间。机柜框架可吊装式、地板式或者轮式安装，可并列部署或者背靠背部署。布线配件保证光缆在路线中拥有⾜够的弯曲半径，保持优越的光学性能；着⼒于在安装期间和整个维护过程提供轻松可靠的体验。

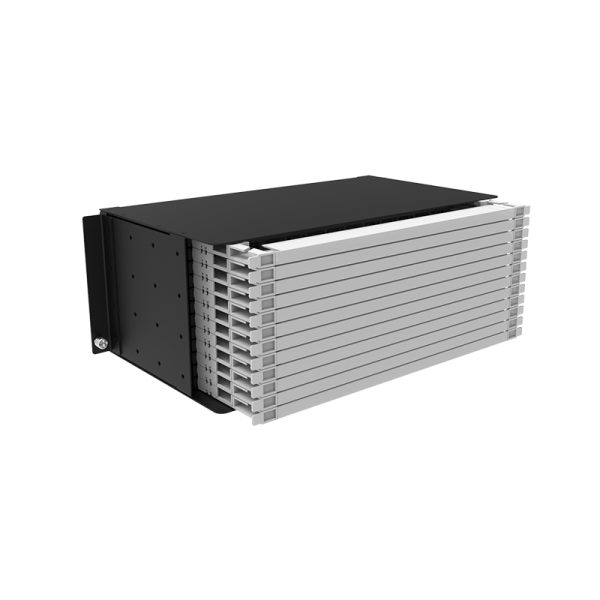

GPX07C9 (NC1配线箱)
| 箱体高度 : | 1U~6U |
| 光纤芯数 : | 1U-144F MAX |
| 产品类型 : | 配线架 |
| 安装标准 : | 19英寸机架 |
| 托盘容量 : | 48芯 LC |
| 箱体材质 : | 冷轧钢板 |
| 尺寸(HxWxD) : | 483mm×245mm×1~6U |
| 配套 : | NC1机柜 |
连接方案
特点
● 机柜可通过并排排方式或背靠背靠方式部署，优化数据中心空间利用，单台2.2m机柜最大支持5760芯光纤接入。
● 前端访问所有配线架，水平和垂直光缆管理模块可使布线保持有序，从而更便捷执行光缆的移动、添加和更改等操作。

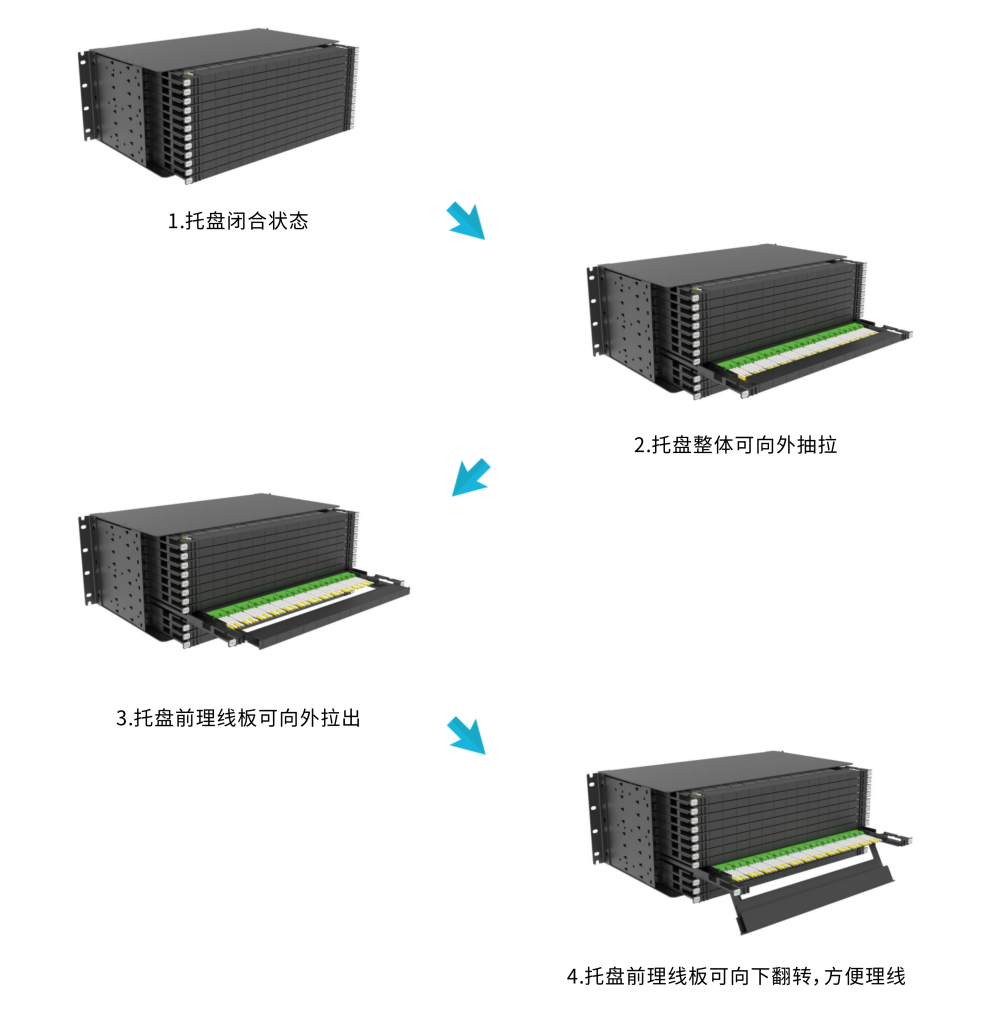

● 一体化托盘前理线板可向下翻转，方便连接器插拔操作，支持熔接、分路器转接、MPO/MTP转接、跳接、TAP，端口兼容SC、LC、MPO、MTP。
